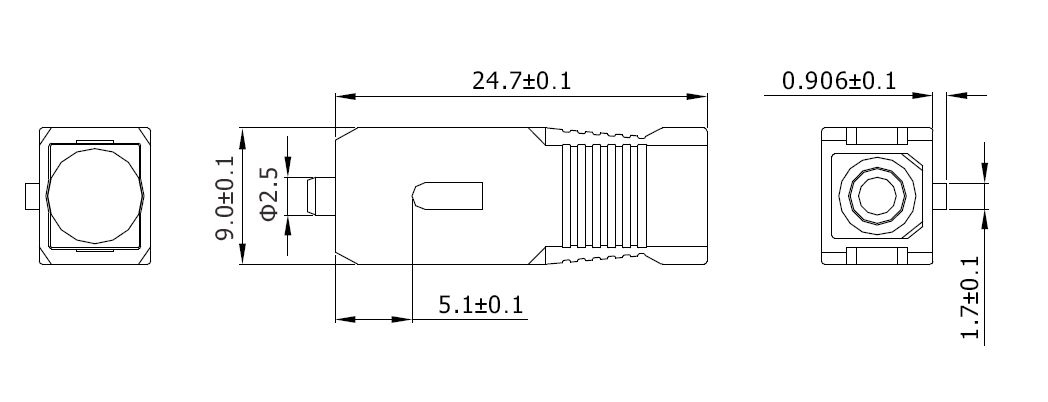

1 .Optical Parameter
Parameter |
Specifications |
SC/UPC |
SC/APC |
Return Loss |
¡Ü-50dB |
¡Ü-60dB |
Maximum Power Capability |
Over 1W |
Wavelength |
1310nm and 1550nm |
Operating Temperature |
-40¡æ~+75¡æ |
Storage Temperature |
-40¡æ~+75¡æ |
2. Ferrule Endface Geometry
Ferrule Endface Geometry (SC/UPC)
Measurement
Parameter |
Pass/Fail Limits |
Minimum |
Maximum |
Radius of Curvature |
10mm |
25mm |
Fiber Height (Spherical Fit) |
-100nm |
100nm |
Apex Offset |
0um |
50um |
Fiber Roughness (Rq) |
0nm |
20nm |
Fiber Roughness (Ra) |
0nm |
20nm |
Ferrule Roughness (Rq) |
0nm |
20nm |
Ferrule Roughness (Ra) |
0nm |
20nm |
Diameter |
125¦Ìm |
130¦Ìm |
Ferrule Endface Geometry (SC/APC)
Measurement
Parameter |
Pass/Fail Limits |
Minimum |
Maximum |
Radius of Curvature |
5mm |
12mm |
Fiber Height (Spherical Fit) |
-100nm |
100nm |
Apex Offset |
0um |
100um |
Angular Offset |
8-0.5 degrees |
8+0.5 degrees |
Key Error |
-0.25 degrees |
0.25 degrees |
Fiber Roughness (Rq) |
0nm |
20nm |
Fiber Roughness (Ra) |
0nm |
20nm |
Ferrule Roughness (Rq) |
0nm |
20nm |
Ferrule Roughness (Ra) |
0nm |
20nm |
Diameter |
125¦Ìm |
130¦Ìm |
|
